CNC na Makina ng Paggiling ng Silindro na may Dalawang Ulo sa Paggiling

CNC na Makina ng Paggiling ng Silindro na may Dalawang Ulo sa Paggiling

  • CNC na Makina ng Paggiling ng Silindro na may Dalawang Ulo sa Paggiling
Pangunahing data Teknikal na data
Kumuha ng isang quote
Pangunahing data

Pangkalahatang-ideya ng Produkto

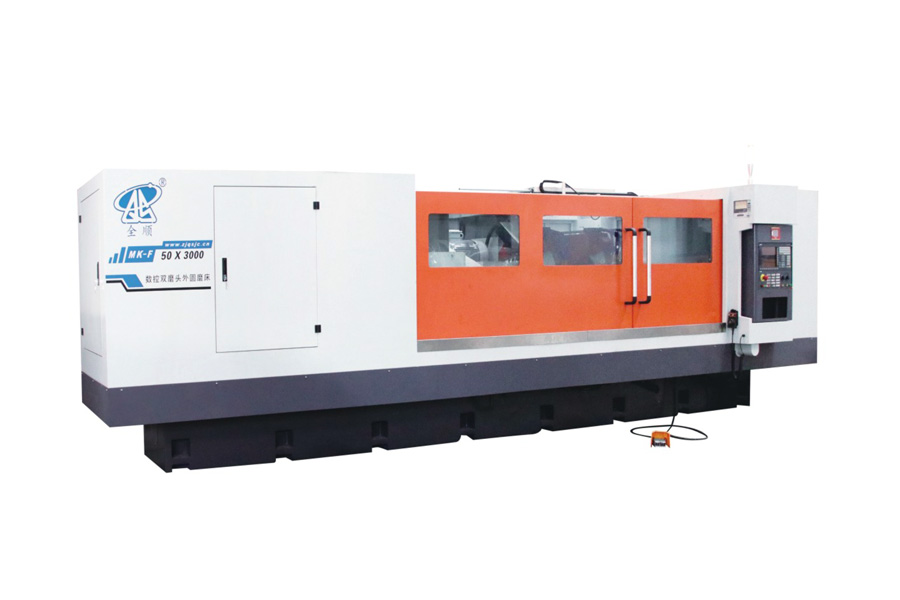

Ang CNC Double Grinding Head Cylindrical Grinding Machine (Model MK-F50) mula sa Zhejiang Quanshun Machine Tool Co., Ltd. ay idinisenyo para sa mataas na kapasidad at tumpak na paggiling ng mahahabang baras. Ipinagmamalaki nito ang dalawang independiyenteng gulong sa isang solong wheelstock, na nagpapahintulot sa pagproseso ng iba’t ibang diameter, taper, o yugto ng paggiling nang hindi kinakailangang ilipat ang bahaging ginagawa, kaya nababawasan ang oras na nawawala sa mga komplikadong multi-step na baras. Available sa apat na configuration ng distansya ng sentro (1000mm / 1500mm / 2000mm / 3000mm na haba ng paggiling), kayang magkasya ng mga bahaging may diameter hanggang Φ500mm at timbang na 1000kg — kaya ito ay mainam para sa heavy-duty na produksyon ng baras, roller, at spindle kung saan kinakailangan pareho ang throughput at katumpakan sa antas ng micron.

Mga Pangunahing Kalamangan para sa Mga Mamimili sa Industriya

Dual Grinding Wheel Configuration — Dalawang gulong (A: Φ750x100x305, B: Φ750x75x305) ang naka-mount sa parehong wheelstock, na nagpapahintulot sa pag-completo ng iba’t ibang operasyon ng paggiling sa iisang setup nang hindi kinakailangang palitan ang mga gulong — pinabababa ang panahon ng cycle sa mga baras na may maraming diameter.

Long-Shaft Capacity — Available sa apat na configuration ng haba ng paggiling (1000/1500/2000/3000mm) na may distansya ng sentro na umaabot hanggang 3100mm, na sumasakop sa lahat mula sa maikling spindle hanggang sa mahabang roller sa loob ng isang serye ng makina.

Heavy-Duty Load Rating — Kayang suportahan ang mga bahaging may diameter hanggang Φ500mm at timbang na 1000kg, na may 540mm na diameter ng pag-ikot, na angkop para sa malalaking industriyal na baras at roller.

High-Precision Servo Control — Ang worktable ay nakakamit ng resolusyon ng pagtuturo na 0.001mm, habang ang transverse feed mechanism ay umabot sa resolusyon na 0.0001mm gamit ang 22Nm AC servo motor na torque, na tinitiyak ang matatag at paulit-ulit na posisyon sa antas ng micron.

Powerful, Stable Wheelstock — Isang 15kW spindle motor ang nagpapatakbo ng gulong sa bilis na hanggang 45m/s, na may maximum na galaw na 400mm, na nagbibigay ng pare-parehong pagtanggal ng stock kahit sa mga pinatigas na bahaging may malaking diameter.

Adjustable Taper Worktable — Ang worktable ay sumusuporta sa adjustable na setting ng taper, na nagpapahintulot sa tumpak na paggiling ng taper at straight-shaft sa parehong plataporma.

Proven Grinding Accuracy — Nagbibigay ng roundness ≤0.003mm, cylindricity ≤0.008/1000mm, at surface roughness ≤Ra 0.32μm, na tumutugon sa mahigpit na mga toleransi sa antas ng finish kaagad pagkatapos ng paggiling.

Mga Aplikasyon

Malawakang ginagamit ang makina sa mga industriyang nangangailangan ng tumpak na paggiling ng malalaki, mahahabang, o multi-diameter na mga cylindrical na bahagi, kabilang ang:

Malalaking spindle at baras ng machine tool Roller para sa pag-print at paper mill
Metalurgical at steel mill rolls Mabibigat na rod ng hydraulic cylinder
Baras ng wind power at heavy equipment

Bakit Pumili sa Zhejiang Quanshun Machine Tool

Ang Zhejiang Quanshun Machine Tool Co., Ltd. ay espesyalista sa CNC cylindrical grinding equipment na idinisenyo para sa mabibigat na aplikasyon sa industriya. Ang MK-F50 double grinding head series ay pinagsasama ang matibay na machine bed, dual-wheel wheelstock, at high-resolution servo axes upang tulungan ang mga tagagawa na bawasan ang mga pagbabago sa setup at mapabuti ang consistency ng paggiling sa malalaki, multi-diameter na baras. Nag-aalok kami ng configurable na distansya ng sentro, laki ng gulong, at lakas ng motor upang umangkop sa partikular na pangangailangan ng bahaging ginagawa, na sinusuportahan ng teknikal na konsultasyon, suporta sa pag-install, at serbisyo pagkatapos ng benta.

Madalas Itanong na mga Tanong

Ano ang ibig sabihin ng "double grinding head" sa makina na ito?

Ang wheelstock ay nagdadala ng dalawang gulong sa paggiling (A: Φ750x100x305, B: Φ750x75x305), na nagpapahintulot sa pag-completo ng iba’t ibang operasyon ng paggiling — tulad ng iba’t ibang diameter o yugto ng paggiling — sa parehong setup nang hindi kinakailangang palitan ang mga gulong.

Ano ang maximum na sukat at timbang ng bahaging ginagawa?

Ang makina ay nag-giling ng mga bahaging may diameter mula Φ30mm hanggang Φ500mm, na may diameter ng pag-ikot na Φ540mm at maximum na timbang na 1000kg.

Ano ang available na haba ng paggiling?

Ang MK-F50 series ay available sa apat na configuration na may maximum na haba ng paggiling na 1000mm, 1500mm, 2000mm, at 3000mm upang umangkop sa iba’t ibang haba ng baras.

Ano ang antas ng katumpakan na maaaring makamit ng makina?

Ang makina ay nakakamit ng roundness ≤0.003mm, cylindricity ≤0.008/1000mm, at surface roughness ≤Ra 0.32μm, na may resolusyon ng transverse feed na umaabot sa 0.0001mm.

Maaari bang mag-giling ang makina ng mga bahaging may taper?

Oo. Ang worktable ay may adjustable na tipo ng taper, na nagpapahintulot sa tumpak na paggiling ng taper bukod sa straight cylindrical grinding.

Maaari bang ipasadya ang mga specification?

Oo. Ang Zhejiang Quanshun Machine Tool ay nag-aalok ng pagpapasadya ng distansya ng sentro, laki ng gulong, lakas ng spindle motor, at iba pang mga parameter batay sa partikular na pangangailangan ng bahaging ginagawa at produksyon.

Teknikal na data:
  • MK-F50
