Gilingan ng Silindro para sa CNC Broach

CBN Wheel para sa Pinatigas na Bakal na Kasangkapang Pangputol — Ang makina ay nilagyan ng Φ500xBx203 CBN (cubic boron nitride) grinding wheel, na mainam para sa paggiling ng pinatigas na bakal na ginagamit sa mga broaches at kasangkapang pangputol, na nagbibigay ng mas mahabang buhay ng gulong at pare-parehong pagtanggal ng materyal kumpara sa mga karaniwang abrasive.

Mabilis na Paggiling, hanggang 100m/s — Ang linear na bilis ng gulong na ≤100m/s — mahigit dalawang beses na mas mataas kaysa sa mga karaniwang cylindrical grinder — ay nagbibigay ng mas mabilis na pagtanggal ng materyal habang pinapanatili ang pinong, pare-parehong pagtatapos ng ibabaw.

Servo Special Headstock — Ang isang nakalaang servo-driven headstock (MT5 taper, 60–300r/min) ay nagbibigay ng tumpak, matatag na kontrol sa pag-ikot na espesyal na angkop para sa mahahabang, manipis na mga blangkong kasangkapang sensitibo sa panginginig at pag-debele.

Two-Level Taper Worktable — Ang worktable ay umiikot pakanan 3° / pakanlunan 3° sa dalawang adjustable na lebel, na nagbibigay ng pinong pagwawasto ng taper at kontrol sa pagiging tuwid na kritikal sa geometry ng mahabang broach at mandrel.

Toolroom-Grade Precision — Nakakamit nito ang bilog na ≤0.002mm, silindrikalidad na ≤0.005mm, at pagtatapos ng ibabaw na ≤Ra 0.2μm — mas mahigpit na mga toleransiya kaysa sa mga karaniwang production cylindrical grinder, na tumutugma sa katumpakan na hinihingi ng paggawa ng may-katumpakang kasangkapang pangputol.

Full Servo Axis Control — Pareho ang worktable at transverse feed mechanism na gumagamit ng AC servo motors (16Nm torque) na may resolusyon na 0.001mm, na tinitiyak ang paulit-ulit na katumpakan sa posisyon sa panahon ng mahabang paggiling.

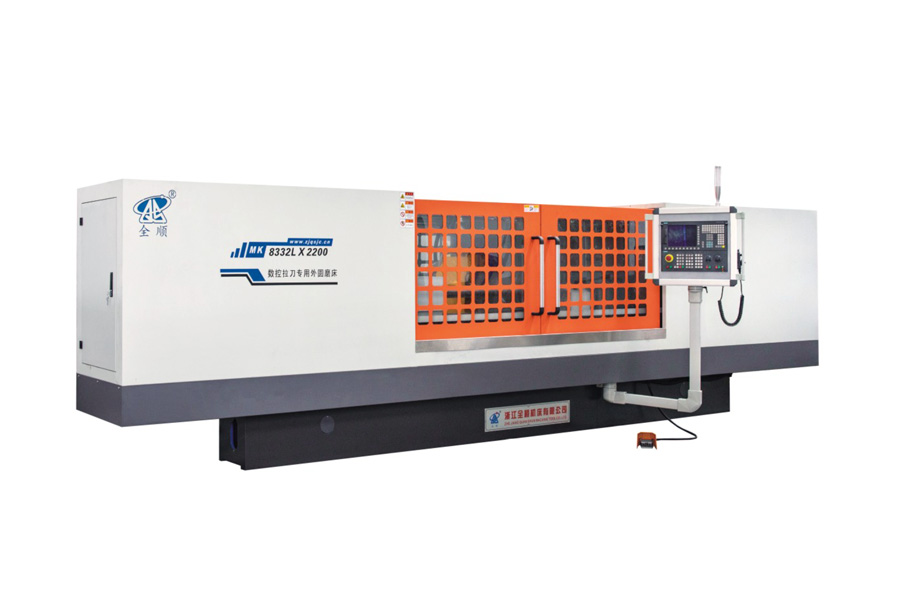

Ang Zhejiang Quanshun Machine Tool Co., Ltd. ay idinisenyo ang seryeng MK8332L partikular para sa mahigpit na mga toleransiya na kinakailangan sa paggawa ng broaches at may-katumpakang mga kasangkapang pangputol. Sa pamamagitan ng pagsasama ng CBN grinding wheel, servo special headstock, at two-level taper worktable, ang makina ay nagbibigay ng katumpakan sa bilog, silindrikalidad, at pagtatapos ng ibabaw na katulad ng toolroom sa mga mahahabang, manipis na mga piraso ng trabaho. Sinusuportahan namin ang mga pasadyang konfigurasyon para sa haba ng paggiling, detalye ng gulong, at saklaw ng bilis ng headstock, kasama ang teknikal na konsultasyon, gabay sa pag-install, at suporta pagkatapos ng benta.

Bakit gumagamit ang makina ng CBN wheel imbes na ng karaniwang abrasive wheel?

Ang mga CBN (cubic boron nitride) wheels ay mas angkop para sa paggiling ng pinatigas na bakal na ginagamit sa mga broaches at kasangkapang pangputol. Mas matagal nilang pinapanatili ang kanilang hugis at kakayahang magputol, na sumusuporta sa mas pare-parehong katumpakan sa mahabang produksyon.

Anong laki at haba ng mga piraso ng trabaho ang kayang gamutin ng makina?

Ginagamit ng makina ang mga diameter mula Φ8mm hanggang Φ320mm, na may maximum na haba ng paggiling na 2000mm, distansyang sentro na 2200mm, at maximum na bigat ng piraso ng trabaho na 150kg.

Anong antas ng katumpakan ang maaaring makamit ng makina?

Nakakamit nito ang bilog na ≤0.002mm, silindrikalidad na ≤0.005mm, at pagtatapos ng ibabaw na ≤Ra 0.2μm, na tumutugma sa mga kinakailangan sa toleransiya ng paggawa ng may-katumpakang kasangkapang pangputol at broaches.

Ano ang maximum na linear na bilis ng gulong?

Ang grinding wheel ay umaandar sa maximum na linear na bilis na 100m/s, na sumusuporta sa mahusay na pagtanggal ng materyal habang pinapanatili ang kalidad ng pagtatapos ng ibabaw.

Kaya ba ng makina na mag-giling ng mga profile na may taper gayundin ng mga tuwid na baras?

Oo. Ang two-level taper worktable ay umiikot pakanan 3° at pakanlunan 3°, na nagbibigay ng tumpak na paggiling ng taper at pagwawasto ng pagiging tuwid, bukod pa sa karaniwang cylindrical grinding.

Maaari bang ipasadya ang mga specification?

Oo. Nag-aalok ang Zhejiang Quanshun Machine Tool ng pagpapasadya sa haba ng paggiling, saklaw ng bilis ng headstock, detalye ng gulong, at iba pang mga parameter batay sa tiyak na mga pangangailangan ng kasangkapang pangputol o piraso ng trabaho.
