Mataas na Tumpak na CNC Profile na Cylindrical Grinding

Linear Motor-Driven X-Axis — Ang axis ng X (feed / wheelstock axis) ay diretang pinapagana ng isang linear motor na may thrust na 2200N, na nag-aalis ng backlash mula sa ball-screw transmission at nagbibigay ng mas mabilis at mas tumpak na paggalaw na sumusunod sa profile.

Direct-Drive Workhead — Ginagamit ng workhead motor ang teknolohiyang direct-drive (1500Nm), at ang opsyonal na DD motor configuration ay nagbibigay ng ganap na awtomatikong pag-ikot ng headstock para sa synchronized profile at cam grinding.

Sub-Micron Positioning Resolution — Ang pinakamababang feed at analytical na resolution ng axis ng X/Z ay umaabot sa 0.001mm, habang ang resolution ng pag-ikot ng headstock ay kasing liit ng 0.001°, na sumusuporta sa mga kumplikadong geometry ng profile na nangangailangan ng mataas na katumpakan.

High-Speed Electric Spindle — Ang standard na electric spindle configuration ay tumatakbo sa 4000rpm na may linear speed ng gulong na 80m/s, na nagbibigay ng mahusay na pagtanggal ng stock habang pinapanatili ang pinong surface finish sa mga bahaging may maliit na diameter.

Compact Precision Range — Idinisenyo para sa external grinding diameters mula Φ5mm hanggang Φ200mm na may 250mm center distance, na ideal para sa mga maliliit na precision shafts at mga bahaging may profile kaysa sa malalaking batch ng heavy shaft work.

Adjustable Working Head Rotation — Ang working head ay umiikot hanggang 15° (standard manual rotary type), na nagbibigay ng kakayahang mag-set up ng mga operasyon ng angled at profile grinding na lampas sa straight cylindrical work.

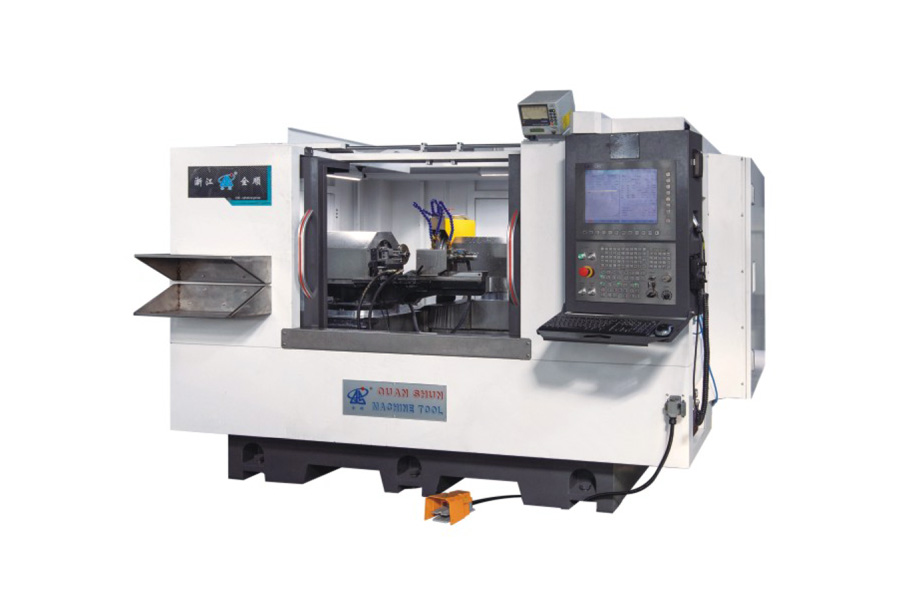

Ang Zhejiang Quanshun Machine Tool Co., Ltd. ay nag-engineer ng MGK8320*300 para sa mga aplikasyon kung saan ang mga karaniwang cylindrical grinder ay kulang sa katumpakan ng contour. Sa pamamagitan ng pagsasama ng linear motor feed axes, direktang drive na workhead, at mataas na bilis na electric spindle, ang makina ay nagbibigay ng sub-micron positioning at pinong surface finish sa mga maliliit na bahaging geometrically complex. Sinusuportahan namin ang mga opsyon sa configuration kabilang ang awtomatikong DD-motor headstock rotation, specification ng gulong, at range ng bilis ng spindle upang umangkop sa mga partikular na aplikasyon ng profile-grinding, kasama ang technical consultation, installation guidance, at after-sales support.

Ano ang nagpapagawa sa makina na ito na "profile" grinding machine kaysa sa isang karaniwang cylindrical grinder?

Pinagsasama ng makina ang linear motor X-axis, direktang drive na workhead, at 0.001° resolution ng pag-ikot ng headstock, na nagpapahintulot sa paggalaw na sumusunod sa mga kumplikadong non-circular contours tulad ng cams at multi-radius profiles — hindi lamang mga straight cylindrical surfaces.

Ano ang laki ng mga workpiece na maaaring gilingin ng makina na ito?

Ang external grinding diameter range ay Φ5mm hanggang Φ200mm, na may 250mm center distance, na ginagawa itong angkop para sa mga maliliit hanggang katamtamang precision components kaysa sa mga malalaking heavy shafts.

Ano ang linear motor axis, at bakit ito mahalaga?

Ang linear motor ay direktang nagpapagalaw sa axis nang walang ball screw o gearbox, na nag-aalis ng mechanical backlash. Ito ay nagbibigay sa axis ng X (2200N thrust) ng mas mabilis na response at mas pare-parehong accuracy sa positioning para sa fine profile work.

Maaari bang awtomatikong umikot ang headstock para sa cam o profile grinding?

Ang standard na configuration ay gumagamit ng manual rotary working head na may hanggang 15° adjustment. Ang isang espesyal na configuration ay maaaring magdagdag ng DD (direct-drive) motor para sa ganap na awtomatikong synchronized headstock rotation.

Ano ang bilis ng spindle at ng gulong na ginagamit ng makina na ito?

Ang standard na electric spindle configuration ay tumatakbo sa 4000rpm, na may linear speed ng gulong na hanggang 80m/s, gamit ang isang Φ400x40x203 wheel.

Maaari ba ang mga specification ay i-customize?

Oo. Ang Zhejiang Quanshun Machine Tool ay nag-aalok ng customization ng spindle configuration, type ng pag-ikot ng headstock (manual o DD automatic), specification ng gulong, at power ng motor batay sa mga partikular na pangangailangan ng profile-grinding.
