Direktang Sagot: Ang cylindrical grinding ay naghahatid ng pambihirang dimensional na katumpakan (mga tolerance na kasing higpit ng ±0.001 mm), superior surface finish (Ra 0.1-0.4 um), mataas na mga rate ng pag-alis ng materyal, at pare-parehong repeatability sa mga high-volume production run. Ito ang pamantayan sa industriya para sa pagtatapos ng mga shaft, bearings, roll, at precision cylindrical na bahagi na ginagamit sa aerospace, automotive, at hydraulics manufacturing.
Ano ang Cylindrical na Paggiling?
Ang cylindrical grinding ay isang proseso ng machining na gumagamit ng abrasive na gulong upang alisin ang materyal mula sa panlabas o panloob na ibabaw ng isang cylindrical na workpiece, na gumagawa ng lubos na tumpak at makinis na pagtatapos. Ang workpiece ay umiikot sa sarili nitong axis habang ang grinding wheel ay nag-aalis ng materyal sa kinokontrol na mga pagtaas. Ang prosesong ito ay malawakang ginagamit sa mga bahagi tulad ng mga shaft, spindle, rod, pin, at bearing journal.
Moderno CNC Cylindrical Grinding Machine Ang teknolohiya ay nagdaragdag ng computer numerical na kontrol sa prosesong ito, na nagpapagana ng ganap na mga automated na cycle, multi-axis na koordinasyon, at mga programmable na diskarte sa paggiling na kapansin-pansing nagpapalawak ng kung ano ang dating posible gamit ang conventional manual o hydraulic machine.
OD Paggiling
Gumiling ang panlabas na cylindrical na ibabaw ng isang workpiece sa pagitan ng mga sentro o chucked.
Paggiling ng ID
Gumiling ang panloob na butas o butas para sa mahigpit na tolerance fit na mga kinakailangan.
Walang Giting na Paggiling
Walang kinakailangang kabit; ang mga bahagi ay sinusuportahan ng isang work rest blade at regulating wheel.
Taper Grinding
Gumagawa ng mga conical surface sa pamamagitan ng pag-offset sa workpiece o pag-ikot sa ulo ng gulong.
Mga Pangunahing Kalamangan ng Cylindrical Grinding
Ang mga sumusunod na pakinabang ay nagpapaliwanag kung bakit ang cylindrical grinding ay nananatiling ginustong paraan ng pagtatapos para sa precision rotating na mga bahagi sa mabibigat na industriya, aerospace, at precision engineering na sektor.
01
Pambihirang Dimensyon na Katumpakan
Ang cylindrical grinding ay maaaring makamit ang mga tolerance na kasing higpit ng ±0.001 mm (1 micron), higit pa sa maaasahang maihatid ng pagliko o paggiling. Ginagawa nitong mahalaga para sa mga bahagi kung saan dapat na tumpak na kontrolin ang akma, clearance, at interference. (Source: Machinery's Handbook, 30th Edition, Industrial Press)
02
Superior Surface Finish Quality
Gumagawa ang paggiling ng mga halaga ng pagkamagaspang sa ibabaw sa hanay na Ra 0.1 hanggang 0.8 um, kumpara sa Ra 1.6 hanggang 6.3 um na tipikal ng pagliko ng pagtatapos. Binabawasan nito ang friction, wear, at fatigue failure sa mga umiikot na assemblies gaya ng mga bearing seat at journal surface. (Pinagmulan: ASM Handbook, Vol. 16, Machining)
03
Kakayahang Gumagawa ng Matigas na Materyales
Pagkatapos ng heat treatment, ang mga metal ay nagiging napakahirap na paikutin o epektibong gilingin. Hinahawakan ng cylindrical grinding ang mga tumigas na bakal (hanggang 70 HRC), carbide, ceramics, at tumigas na tool steels, na ginagawa itong tanging paraan ng pagtatapos para sa maraming bahagi ng aerospace-grade.
04
Mataas na Repeatability at Consistency
Ang mga makinang panggiling na kontrolado ng CNC ay inuulit ang parehong cycle na may pare-parehong sub-micron sa libu-libong bahagi. Ito ay kritikal sa automotive at aerospace production, kung saan dapat alisin ang batch-to-batch variation. Ang mga halaga ng Cp/Cpk sa itaas ng 1.67 ay regular na makakamit sa mga cylindrical grinder ng CNC. (Pinagmulan: Quality Engineering, Marcel Dekker)
05
Versatility sa Buong Bahagi ng Geometry
Moderno CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
Minimal Thermal Distortion
Sa wastong paglalagay ng coolant at kontroladong depth-of-cut, ang cylindrical grinding ay nakakabuo ng mas kaunting init sa bawat yunit ng materyal na inalis kumpara sa agresibong paggiling. Pinapanatili nito ang integridad ng metalurhiko ng mga tumigas na bahagi, na pumipigil sa paglambot sa ibabaw o mga epekto ng muling pag-tempera.
07
Mataas na Rate ng Pag-alis ng Materyal (na may CBN/Diamond Wheels)
Ang high-speed cylindrical grinding na may CBN (cubic boron nitride) o diamond superabrasive na mga gulong ay maaaring mag-alis ng materyal sa mga bilis na lampas sa 100 mm3/mm/s, kaagaw sa pag-ikot habang pinapanatili ang kalidad ng pagtatapos sa antas ng paggiling. (Pinagmulan: Grinding Technology, Stephen Malkin, Industrial Press)
08
Automation at Lights-Out Production
Ang mga cylindrical grinder ng CNC ay sumasama sa mga robotic loader, in-process gauging, at adaptive control system. Binibigyang-daan nito ang operasyong "pamatay ng mga ilaw" na walang tauhan, na kapansin-pansing binabawasan ang gastos sa paggawa bawat bahagi at pinapagana ang tuluy-tuloy na 24/7 na mga siklo ng produksyon.
Cylindrical Grinding kumpara sa Iba pang Paraan ng Pagtatapos
Inihahambing ng talahanayan sa ibaba ang cylindrical grinding laban sa iba pang mga karaniwang proseso ng pagtatapos sa mga pinaka-kritikal na parameter ng pagmamanupaktura. (Source: Manufacturing Engineering and Technology, Kalpakjian, Pearson)
| Parameter | Cylindrical Grinding | Tapusin ang Pagliko | Honing | Lapping |
|---|---|---|---|---|
| Pagpapahintulot (mm) | /-0.001 | /-0.01 | /-0.005 | /-0.0005 |
| Surface Finish (Ra um) | 0.1 - 0.8 | 1.6 - 6.3 | 0.1 - 0.4 | 0.025 - 0.1 |
| Kakayahang Matigas na Materyal | Mahusay (hanggang sa 70 HRC) | Limitado (mababa sa 45 HRC) | Mabuti | Mabuti |
| Rate ng Pag-alis ng Materyal | Mataas (may CBN) | Napakataas | Mababa | Napakababa |
| Potensyal sa Automation | Napakataas (CNC Robotic) | Mataas | Katamtaman | Mababa |
| Mga Karaniwang Aplikasyon | Mga Shaft, Bearing, Rolls | Pangkalahatang Pagliko | Mga Bore ng Engine | Optical, Mga Bahagi ng Gauge |
Mga Pangunahing Aplikasyon sa Industriya
Ang cylindrical grinding ay idini-deploy sa mga hinihinging industriya kung saan direktang nakakaapekto ang dimensional na katumpakan sa kaligtasan, kahusayan, at buhay ng serbisyo ng produkto.
Automotive
Ang mga crankshaft, camshaft, transmission shaft, drive axle, at brake drum surface ay nangangailangan ng paggiling upang matugunan ang mga tolerance ng assembly.
Aerospace
Ang mga turbine shaft, mga bahagi ng landing gear, at mga actuator rod ay nangangailangan ng mga ultra-tight tolerance at mahusay na integridad sa ibabaw.
Haydroliko
Ang mga hydraulic cylinder rod at pump shaft ay nangangailangan ng de-kalidad na surface finish at roundness para sa epektibong sealing at mahabang buhay ng serbisyo.
Tool & Die
Ang mga precision mold pin, punch, at gauge master ay dinidikdik hanggang sa huling sukat pagkatapos tumigas upang mapanatili ang geometry at tigas.
Bearings
Inner at outer bearing races ay ground to micron-level tolerances para matiyak ang maayos na pag-ikot at minimal na vibration sa ilalim ng load.
Enerhiya / Power Gen
Ang mga generator rotor journal, turbine stub shaft, at pump impeller shaft ay umaasa sa cylindrical grinding para sa katumpakan at pagiging maaasahan.
Ang aming CNC Cylindrical Grinding Machine Series
Nag-aalok kami ng kumpletong hanay ng CNC Cylindrical Grinding Machine mga modelong ininhinyero para sa iba't ibang pangangailangan sa produksyon, laki ng workpiece, at mga antas ng katumpakan. Pinagsasama ng bawat makina ang advanced na kontrol ng CNC, matatag na istruktura ng cast iron, at mga high-precision na spindle system upang makapaghatid ng pare-parehong pagganap ng paggiling.

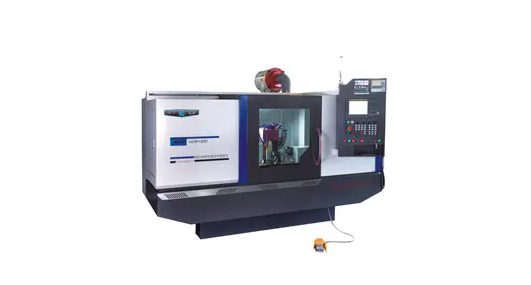

CNC Cylindrical Grinding Machine MK / MAK Series
Karaniwang Serye

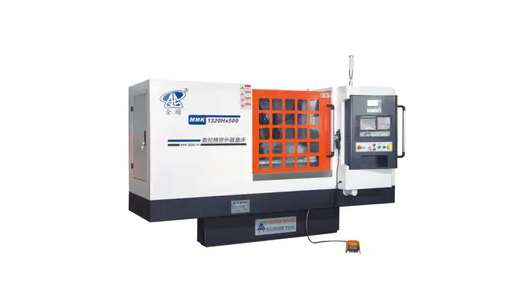

High-Precision CNC Cylindrical Grinding Machine
Mataas na Katumpakan

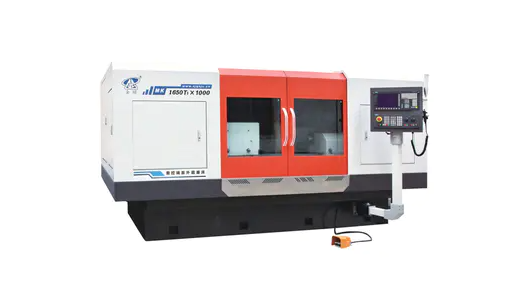

High-Speed CNC Cylindrical Grinding Machine
Mataas na Bilis

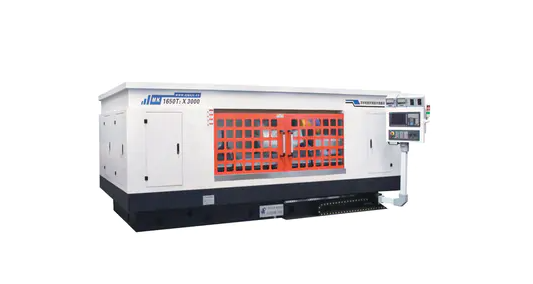

CNC Cylindrical Grinding Machine na may Mobile Wheel Holder
Mobile Wheel Head

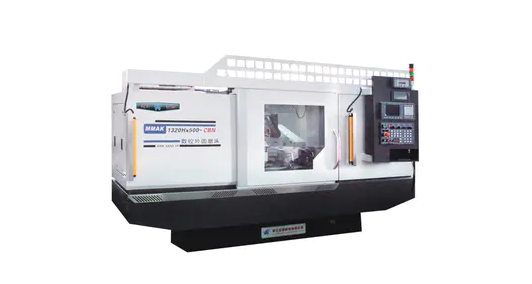

Double Wheelhead CNC Cylindrical Grinding Machine
Dalawahang Ulo ng Gulong
Mga Teknikal na Salik na Nagpapataas ng Mga Kalamangan sa Paggiling
Upang ganap na mapagtanto ang mga pakinabang ng cylindrical grinding, maraming mga parameter ng proseso ang dapat na wastong i-configure:
| Salik | Rekomendasyon | Epekto sa Output |
|---|---|---|
| Pagtutukoy ng gulong | CBN para sa pinatigas na bakal; Aluminum oxide para sa pangkalahatang bakal | Tinutukoy ang MRR, buhay ng gulong, at thermal load |
| Bilis ng gulong | 45 - 120 m/s (high-speed grinding) | Mataaser speed improves finish; reduces chip thickness |
| Bilis ng Workpiece | 15 - 30 m/min (OD grinding) | Nakakaapekto sa surface finish at thermal input |
| Lalim ng Gupit | Magaspang: 0.01-0.05 mm; Tapos: 0.002-0.005 mm | Kinokontrol ang katumpakan ng dimensional at pagkamagaspang sa ibabaw |
| Daloy ng Coolant | Mataas-pressure, high-volume flood or through-wheel delivery | Pinipigilan ang thermal damage; nag-flush swarf mula sa gulong |
| Pagbibihis Interval | Continuous dressing (CD) o in-process para sa mga kritikal na bahagi | Pinapanatili ang talas ng gulong; tinitiyak ang pare-parehong cut geometry |
| In-Process na Pagsusukat | Aktibong pagsukat ng diameter sa panahon ng paggiling cycle | Tinatanggal ang overshoot; awtomatikong nagbabayad para sa thermal growth |
Mga Madalas Itanong
Anong mga materyales ang maaaring gawing cylindrical ground?
Ang cylindrical grinding ay humahawak sa halos lahat ng metal na materyales kabilang ang carbon steel, alloy steel, stainless steel, cast iron, hardened tool steel, cemented carbide, titanium, at kahit ilang ceramics. Ang pangunahing kadahilanan sa pagpili ay ang uri ng nakasasakit na gulong na tumugma sa materyal ng workpiece.
Paano pinapabuti ng CNC cylindrical grinding ang pagiging produktibo?
Kino-automate ng CNC control ang buong ikot ng paggiling kabilang ang rough pass, semi-finish pass, finish pass, spark-out, at retract. Kasama ng robotic loading at in-process gauging, ang hindi produktibong oras ay kapansin-pansing bumababa. Ipinapakita ng mga pag-aaral na binabawasan ng paggiling ng CNC ang cycle ng 30-60% kumpara sa mga manual grinding operations. (Pinagmulan: SME Manufacturing Engineering Journal)
Ano ang tipikal na ibabaw na tapusin na matamo sa cylindrical grinding?
Ang karaniwang cylindrical grinding ay nakakamit ng Ra 0.4 hanggang 0.8 um. Sa mga superabrasive na gulong ng CBN, mga high-speed spindle, at pinakamainam na kondisyon ng proseso, ang mga halaga ng Ra na 0.1 um o mas mababa ay makakamit - katumbas ng mahirap na pagliko at superfinishing sa isang operasyon.
Ang cylindrical grinding ba ay angkop para sa small batch production?
Oo. Ang mga modernong CNC cylindrical grinder ay sumusuporta sa mabilis na pagbabago gamit ang programmable wheel dressing, stored part programs, at mabilis na pagbabago sa workholding. Ang mga oras ng pag-setup ay nabawasan hanggang sa wala pang 20 minuto para sa maraming bahagi ng mga pamilya, na ginagawang matipid sa ekonomiya ang maliit na batch at kahit isang pirasong produksyon.
Ano ang pagkakaiba sa pagitan ng plunge at traverse cylindrical grinding?
Sa plunge (in-feed) grinding, radially feed ang wheel sa workpiece para gumiling ng isang partikular na zone - perpekto para sa maikli, stepped, o profiled na mga seksyon. Sa traverse grinding, ang gulong ay gumagalaw nang axially sa kahabaan ng workpiece habang nakikipag-ugnayan - angkop para sa mahabang shaft at tuloy-tuloy na diameter. Pinagsasama-sama ng maraming makinang CNC ang parehong mga pamamaraan sa loob ng isang bahaging programa.
Konklusyon
Ang cylindrical grinding ay sumasakop sa isang natatanging posisyon sa precision manufacturing: ito ang tanging proseso na sabay-sabay na naghahatid ng micron-level na dimensional accuracy, mahusay na surface finish, at ang kakayahang makina ng ganap na hardened na materyales sa produktibong rate. Kapag pinalakas ng makabagong teknolohiya ng CNC, ito ay nagiging isang nababaluktot, awtomatiko, at lubos na nauulit na pundasyon ng anumang precision machining operation.
Kung tinatapos mo man ang mga automotive crankshaft sa mataas na volume, ginagawa ang mga aerospace turbine shaft sa mga ultra-tight tolerance, o gumagawa ng hydraulic cylinder rods para sa hinihingi na mga application ng sealing, a CNC Cylindrical Grinding Machine nagbibigay ng kumbinasyon ng kakayahan sa proseso, potensyal sa automation, at pangmatagalang pagiging maaasahan na walang ibang proseso sa pagtatapos ang maaaring tumugma.
