Ano ang mga pangunahing tampok na hahanapin sa isang CNC cylindrical grinder？

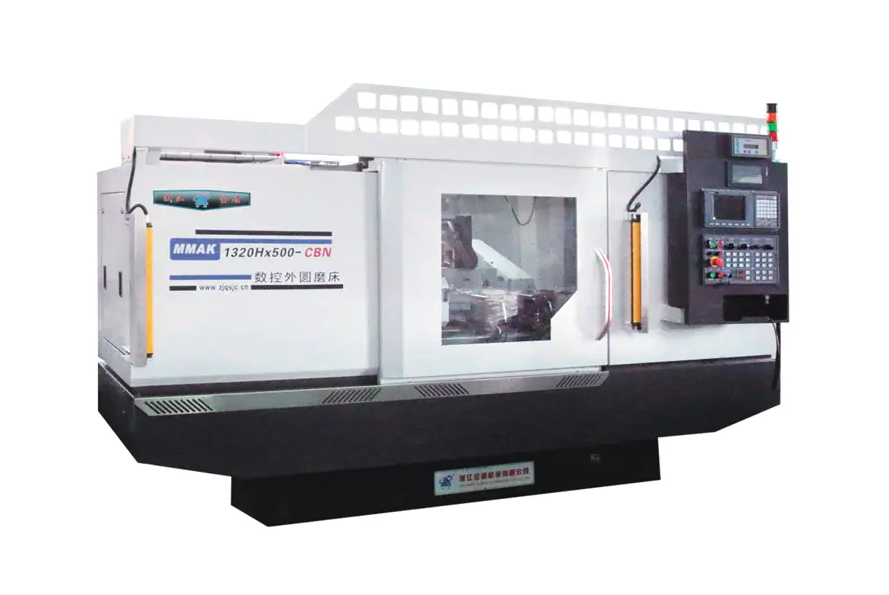

Kapag sinusuri ang a CNC cylindrical grinder , ang mga pinaka-kritikal na feature na dapat unahin ay katumpakan ng pagpoposisyon ng sub-micron, static at dynamic na tigas ng makina, at isang sopistikadong CNC control system may kakayahang pamahalaan ang kumplikadong interpolation. Ang isang makina na may mataas na pagganap ay dapat maghatid ng isang surface finish (Ra) na kasing baba 0.1 μm hanggang 0.4 μm pare-pareho habang pinapanatili ang mahigpit na dimensional tolerances, madalas sa loob ±0.001 mm . Higit pa sa mga pangunahing detalye, tinutukoy ng pagsasama ng high-resolution na feedback scale, thermally stable na cast, at intuitive conversational programming ang pagkakaiba sa pagitan ng isang standard grinder at isang high-precision production asset.

Structural Integrity at Thermal Stability

Ang pundasyon ng anumang precision grinding operation ay ang machine bed. Kung walang matatag na base, ang lahat ng electronic compensation ay "band-aid" lamang para sa mga mekanikal na kakulangan.

Mga Katangian ng Pamamasa ng Base

Moderno Mga cylindrical grinder ng CNC madalas gamitin Granitan® (polymer concrete) o high-grade Meehanite cast iron . Ang polymer concrete ay nag-aalok ng hanggang sa 10 beses na mas mahusay na pamamasa ng vibration kaysa sa tradisyonal na gray na cast iron, na mahalaga para sa pagkamit ng mirror finish at pagpapahaba ng buhay ng gulong. Ang mga panginginig ng boses sa panahon ng proseso ng paggiling ay humahantong sa mga marka ng satsat, na siyang pangunahing sanhi ng mga tinanggihang bahagi sa mga industriyang may mataas na katumpakan tulad ng aerospace o pagmamanupaktura ng medikal.

Thermal Displacement Control

Ang paggiling ay bumubuo ng makabuluhang init. Ang isang pangunahing tampok na hahanapin ay a simetriko na disenyo ng machine bed at headstock. Tinitiyak nito na ang anumang thermal expansion ay nangyayari nang pantay-pantay, na pinapaliit ang epekto sa pagkakahanay ng centerline. Higit pa rito, hanapin ang mga makinang nagtatampok pinalamig na mga sistema ng coolant na umiikot sa spindle housing at sa kama upang mapanatili ang isang pare-pareho ang operating temperatura sa loob ±0.5°C ng ambient na kapaligiran.

High-Precision Spindle System

Ang wheelhead spindle ay ang puso ng makinang panggiling. Ang katumpakan ng pag-ikot nito ay direktang nagdidikta sa bilog at kalidad ng ibabaw ng workpiece.

Hydrostatic vs. Rolling Element Bearings

Dapat kang magpasya sa pagitan ng hydrostatic bearings at high-precision anti-friction (rolling) bearings. Mga hydrostatic spindle lumutang ang baras sa isang manipis na pelikula ng langis, na nagreresulta sa zero metal-to-metal contact at malapit sa walang katapusang buhay. Nag-aalok sila ng pambihirang katumpakan ng runout (kadalasang mas mababa sa 0.0001 mm ). Sa kabaligtaran, ang high-precision ceramic ball bearings ay ginustong para sa mga high-speed application kung saan ang higpit at kadalian ng pagpapanatili ay inuuna.

Workhead Versatility

Isang pangunahing tampok para sa unibersal Mga cylindrical grinder ng CNC ay a umiikot na workhead (B-axis) . Maghanap ng mga workhead na pinapatakbo ni direct-drive na mga motor . Ang direct drive ay nag-aalis ng backlash mula sa mga gear o belt, na nagbibigay-daan para sa high-resolution na C-axis interpolation. Ito ay kritikal para sa "hindi bilog" na paggiling (hal., mga cam, suntok, o sira-sira na mga shaft).

CNC Control at Programming Software

Ang katalinuhan ng makina ay nasa control system nito. Ang isang gilingan ay kasing kakayahan lamang ng software na nagtutulak nito.

Interface ng Pakikipag-usap

Advanced na CNC grinders feature mga interface ng programming sa pakikipag-usap . Nagbibigay-daan ito sa mga operator na direktang mag-input ng mga dimensyon ng bahagi, uri ng materyal, at gustong tapusin sa isang GUI nang hindi kinakailangang sumulat ng manu-manong G-code. Binabawasan nito ang mga oras ng pag-setup nang hanggang 50% para sa mga kumplikadong bahagi. Maghanap ng software na may kasamang built-in pagsubaybay sa banggaan para protektahan ang mamahaling spindle at workpiece sa paunang pagtakbo.

Linear Motor Technology

Para sa mga high-dynamic na application, mga linear na motor sa X at Z axes ay higit sa tradisyonal na mga tornilyo ng bola. Ang mga linear na motor ay nagbibigay ng mas mataas na acceleration rate at nag-aalis ng mechanical backlash. Kapag ipinares sa mga high-resolution na glass scale (hal., 0.05 μm na resolution ), ang makina ay maaaring makamit ang pag-uulit ng pagpoposisyon na hindi maaaring tugma ng mga ball screw sa mahabang panahon ng paggamit.

Automated Dressing at In-Process Gauging

Upang makamit ang pare-parehong mass production, ang CNC cylindrical grinder ay dapat na awtomatikong makabawi para sa pagkasira ng gulong at pagkakaiba ng bahagi.

• Awtomatikong Pagbibihis ng Gulong: Dapat kontrolin ng CNC ang dressing cycle, gamit ang mga diamond disc o single-point dresser. Kasama sa mga advanced na system Mga sensor ng Acoustic Emission (AE). na nakakakita ng "unang pagpindot" sa pagitan ng aparador at ng gulong, na pinapaliit ang dami ng nakasasakit na inalis at nagpapahaba ng buhay ng gulong.
• In-Process na Pagsusukat: Ang isang measurement probe o "jump-on" gauge ay nagpapahintulot sa CNC na sukatin ang bahagi habang ito ay giniling . Awtomatikong inaayos ng system ang final grind feed batay sa real-time na data upang mabayaran ang thermal drift o wheel deflection, na tinitiyak na magkapareho ang bawat bahagi sa isang batch.
• Gap Control: Gumagamit ang feature na ito ng mga AE sensor upang matukoy kung kailan malapit nang hawakan ng gulong ang workpiece, na nagbibigay-daan sa makina na lumipat mula sa mabilis na diskarte sa fine feed kaagad, inaalis ang "air grinding" at bawasan ang cycle ng 10% hanggang 20% .

Mga Multi-Wheel Configuration at Universal Capability

Ang kakayahang umangkop ay isang pangunahing trend sa CNC cylindrical grinding , lalo na para sa mga job shop na nangangasiwa ng magkakaibang bahagi ng geometries.

Turret Wheelheads

Maghanap ng mga makina na nilagyan ng isang awtomatikong umiikot na wheelhead (Turret) . Ang mga turret na ito ay maaaring humawak ng maraming gulong—halimbawa, isa para sa panlabas na paggiling, isa para sa panloob na paggiling, at pangatlo para sa paggiling ng mukha. Isang CNC-controlled B-axis turret maaaring paikutin sa kinakailangang posisyon na may mataas na repeatability (hal., ±1 arc segundo ), na nagpapahintulot sa isang bahagi na ganap na matapos sa a solong setup . Inaalis nito ang mga error na ipinakilala kapag nire-reclamp ang isang bahagi.

Panloob na Grinding Attachment

Kahit na ang iyong pangunahing focus ay OD (Outer Diameter) paggiling, pagkakaroon ng swing-down o turret-mount Internal Grinding (ID) spindle ay a significant advantage. Ensure the CNC can handle the transition between OD and ID cycles seamlessly, including the different speeds and dressing requirements for the smaller ID wheels.

Mga Tampok na Pangkapaligiran at Pangkaligtasan

Ang high-speed grinding ay lumilikha ng pinong ambon at mga potensyal na panganib na dapat pangasiwaan ng disenyo ng makina.

• Buong Enclosure: Ang isang mataas na kalidad na CNC grinder ay dapat na ganap na nakapaloob upang maglaman ng coolant spray at nakakagiling na alikabok. Ito ay hindi lamang para sa kalinisan; ito ay mahalaga para sa integrated mist extraction system upang gumana nang epektibo.
• Mga Sistema sa Pagpigil sa Sunog: Kung gumagamit ka ng oil-based na mga coolant para sa high-precision finishes, isang integrated CO2 o dry chemical fire suppression system ay a mandatory safety feature.
• Ergonomic Loading: Para sa manu-mano o semi-awtomatikong pag-load, ang taas ng mesa at clearance ng pinto ay dapat magbigay-daan para sa madaling pag-access. Para sa ganap na automated na produksyon, ang makina ay dapat na "robot-ready" na may mga standardized na interface (hal., Profibus o Ethernet) at mga automated na pinto.

Pangwakas na Checklist para sa Pagpili

Kapag tinatapos ang iyong pinili, i-verify ang mga sumusunod na detalye laban sa iyong pinaka-hinihingi na mga kinakailangan sa bahagi:

1. Pinakamataas na Distansya sa Pagitan ng Mga Sentro: Tiyakin ang isang 20% buffer sa iyong pinakamahabang bahagi.
2. Swing Over Table: Suriin kung ang pinakamalaking bahagi ng diameter kasama ang clearance para sa gauge ay kumportableng magkasya.
3. Diameter ng gulong: Ang mga malalaking gulong (hal., 500 mm) ay mas tumatagal at pinapanatili ang bilis ng ibabaw na mas mahusay kaysa sa mas maliliit na gulong.
4. Resolusyon ng CNC: Hanapin mo 0.0001 mm dagdag na kakayahan sa control software.
5. Disenyo ng Tailstock: A fine-adjustable tailstock (para sa taper correction) ay mahalaga para sa katumpakan ng long-shaft.
