Ano ang mga uri ng mga makina ng paggiling ng CNC?

Sa larangan ng katumpakan ng paggawa, CNC Grinding Machines Maglaro ng isang mahalagang papel. Ginagamit nila ang high-speed na umiikot na paggiling gulong upang maisagawa ang pinong paggiling sa ibabaw ng mga workpieces, nakamit ang napakataas na dimensional na kawastuhan at pagtatapos ng ibabaw. Sa patuloy na pagtaas ng mga kahilingan sa pang-industriya para sa high-precision at high-efficiency machining, ang mga uri ng mga makina ng paggiling ng CNC ay naging magkakaibang at dalubhasa.

Pag -uuri sa pamamagitan ng Machining Object at Function: Mainstream CNC Grinding Machine Classification

CNC Grinding Machines ay pangunahing naiuri ayon sa hugis ng mga workpieces na kanilang pinoproseso at ang kanilang mga tukoy na pag -andar, na bumubuo ng maraming pangunahing uri:

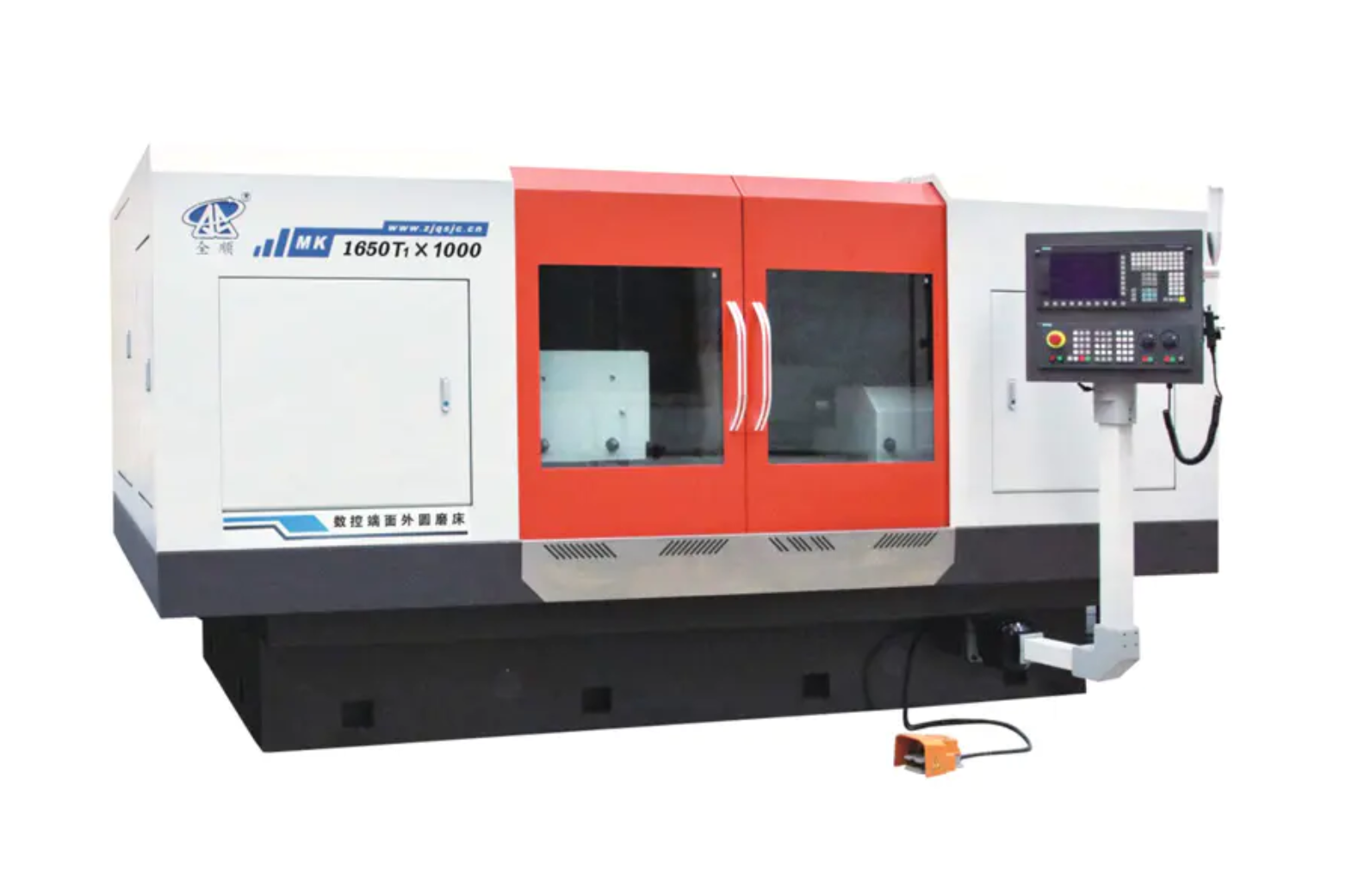

1. CNC Cylindrical Grinding Machine

Mga Tampok: Partikular na ginagamit para sa paggiling ng mga panlabas na cylindrical na ibabaw, conical na ibabaw, at ilang mga dulo ng balikat na mukha ng mga workpieces. Ito ang pangunahing kagamitan para sa precision machining ng mga bahagi ng baras. Modern CNC Cylindrical Grinding Machines Karaniwan ay may kontrol ng multi-axis, pagpapagana ng pinagsama-samang paggiling, tulad ng pagkumpleto ng precision machining ng mga panlabas na diameters at mga dulo ng mukha sa isang solong pag-setup.

2. CNC panloob na paggiling machine

Mga Tampok: Ginamit para sa paggiling ng panloob na cylindrical o conical na ibabaw ng mga workpieces. Dahil sa mga hadlang sa espasyo sa panloob na paggiling, ang mga makina na ito ay karaniwang gumagamit ng mga high-speed electric spindles. Malawakang ginagamit ang mga ito sa mga industriya tulad ng mga bahagi ng automotiko (hal., Pagdadala ng mga housings), mga sangkap na haydroliko, at mga hulma.

3. CNC Surface Grinding Machine

Mga Tampok: Ginamit para sa paggiling ng mga patag o hugis na ibabaw ng mga workpieces. Batay sa ugnayan sa pagitan ng paggiling axis ng gulong at direksyon ng paggalaw ng talahanayan, maaari silang higit na nahahati sa pahalang-spindle na hugis-parihaba na mga talahanayan, vertical-spindle rotary table, atbp.

4. CNC Tool Grinding Machine

Mga Tampok: Partikular na idinisenyo para sa paggiling at paggawa ng iba't ibang mga tool sa pagputol (hal., Drills, paggiling cutter, cutter ng gear, atbp.). Ito CNC Grinding Machines Karaniwan ay may lima o higit pang mga axes ng sabay -sabay na kontrol upang hawakan ang mga kumplikadong geometry ng tool at mga kinakailangan sa mataas na katumpakan.

5. CNC Centerless Grinding Machine

Mga Tampok: Ang paggiling ay hindi nangangailangan ng isang butas ng sentro para sa pagpoposisyon; Sa halip, gabayan ang mga gulong at isang plate ng suporta na sumusuporta sa workpiece. Ang pamamaraang ito ay mainam para sa mataas na dami, patuloy na paggiling ng panlabas na diameter ng mga payat na bahagi ng baras, na nag-aalok ng napakataas na kahusayan sa produksyon.

6. CNC Jig Grinding Machine

Mga Tampok: Nilagyan ng isang high-precision coordinate pagsukat at sistema ng pagpoposisyon, lalo na ginagamit para sa paggiling butas sa mga hulma o mga bahagi ng katumpakan na may napakataas na katumpakan at pagtatapos ng ibabaw.

Pag -uuri sa pamamagitan ng mga katangian ng automation at istruktura: Mga uri ng pantulong para sa pagpapahusay ng kahusayan

Bilang karagdagan sa mga pangunahing uri ng pangunahing naiuri sa pamamagitan ng pag -andar na nabanggit sa itaas, CNC Grinding Machines maaari ring mahati batay sa kanilang istraktura at antas ng automation:

Compound na paggiling machine

Ang pagsasama -sama ng maramihang mga paggiling ng paggiling, tulad ng paggiling sa mga panlabas na diameter, panloob na butas, at mga mukha ng pagtatapos, na nagpapagana ng maraming mga proseso na makumpleto sa isang solong pag -setup, lubos na nagpapabuti ng kawastuhan at kahusayan ng machining.

Mataas na bilis/ultra-high-speed na paggiling machine

Gumamit ng CBN (cubic boron nitride) o mga gulong ng paggiling ng brilyante at nagsasagawa ng paggiling sa napakataas na bilis ng linear, na makabuluhang pagpapabuti ng rate ng pag -alis ng materyal at kalidad ng machining.

Gantry-type CNC Grinding Machines

Na may malakas na istruktura ng istruktura, angkop para sa paggiling ng mga patag na ibabaw o mga gabay ng malaki, mabibigat na mga workpieces.

Ang mga pagsasaalang -alang sa pagpili ng pagpili ng makina ng CNC at mga uso sa hinaharap

Pagpili ng tama CNC Grinding Machine Nangangailangan ng komprehensibong pagsasaalang -alang sa laki, hugis, mga kinakailangan sa katumpakan, laki ng batch, at badyet. Halimbawa, kung ang machining ng isang malaking bilang ng mga payat na shaft ay kinakailangan, ang isang CNC centerless gilingan ay ang pinakamahusay na pagpipilian; Kung ang mga kumplikadong sistema ng butas ng amag ay kasangkot, dapat na mapili ang isang CNC coordinate gilingan.

Ang hinaharap na mga uso sa pag -unlad ng mga makina ng paggiling ng CNC ay tututuon sa mga sumusunod na puntos:

• Pinagsama at isinama: Ang isang tool ng makina ay nakumpleto ang higit pang mga proseso, pagbabawas ng mga pagkakamali sa paghawak at pag -clamping.


• Intelligentization: Pagsasama ng Intelligent Monitoring, Adaptive Control, Fault Diagnosis, at iba pang mga teknolohiya upang makamit ang hindi pinangangasiwaan o minimally staffed production.


• Ultra-precision: Paghahabol sa katumpakan ng machining-level machiny at kalidad ng ibabaw.



CNC Grinding Machines ay kailangang -kailangan na kagamitan sa katumpakan sa modernong industriya. Ang kanilang magkakaibang mga uri ay maaaring matugunan ang iba't ibang mga kinakailangan sa mataas na katumpakan, mula sa paggawa ng masa hanggang sa kumplikadong pagproseso ng amag, at isa sa mga pangunahing teknolohiya na nagmamaneho sa pag-upgrade ng high-end na pagmamanupaktura.
