5 Axis Grinding Machine: Paano Ito Gumagana, Mga Pangunahing Benepisyo, at Mga Tip sa Smart Buying

Kapag ang isang customer ay nagbigay sa iyo ng isang batch ng turbine blades o multi-lobed cutting tool, ang karaniwang ruta ay ang magaspang at tapusin ang bawat mukha sa magkahiwalay na makina, pagkatapos ay umaasa pa rin ang concentricity. Binabago ng 5-axis grinding machine ang aritmetika na iyon. Maaari nitong iposisyon ang workpiece at gulong kasama ang limang interpolated axes, kaya ang isang solong setup ay sumasaklaw sa isang mas malawak na sobre ng geometry. Ngunit ginagawa ba nito ang tamang susunod na pagbili para sa bawat tindahan? Ang matapat na sagot ay: ito ay nagbabayad lamang kapag ang trabaho ay talagang nangangailangan ng sabay-sabay na multi-axis na paggalaw.

Ang Talagang Ginagawa ng 5-Axis Grinding Machine

Ang 5-axis grinding machine ay hindi lamang isang panlabas na cylindrical grinder na may dalawang dagdag na button. Ang X, Y, at Z axes ay gumagalaw sa table, wheel head, o workpiece sa tatlong linear na direksyon. Ang A at B axes ay umiikot at ikiling ang workpiece o ang tool spindle. Magkasama silang nagbibigay sa iyo ng limang antas ng kalayaan, kaya ang nakakagiling na gulong ay maaaring lumapit sa isang masalimuot na profile mula sa halos anumang anggulo nang hindi nawawala ang pakikipag-ugnay sa ibabaw.

Sa pagsasagawa, nangangahulugan ito na maaari mong gilingin ang isang kumplikadong sculpted surface sa isang clamping. Sa isang three-axis machine, kailangan mong i-index ang bahagi, muling i-setup, at tanggapin ang mga error sa runout at alignment. Hinahayaan ng five-axis interpolation ang gulong na manatiling nakatutok sa theoretical surface path habang ang bahagi ay umiikot at tumagilid sa ilalim nito.

Paano Naghahatid ng Katumpakan ang 5-Axis Movement

Ang katumpakan sa isang 5-axis grinder ay hindi lamang isang bagay ng pagkakaroon ng higit pang mga motor. Ang control system ay kailangang mag-synchronize ng limang axes nang tuloy-tuloy. Ang mga modernong kontrol ng CNC ay gumagamit ng mga decoupled na Cartesian coordinate at inverse kinematics upang gawing sabay-sabay na axis command ang isang toolpath. Kung ang isang axis ay lags kahit na 0.002 mm, ang natapos na profile ay maaaring magpakita ng shadowing o chatter.

Ang mekanikal na paninigas ay pantay na mahalaga. Ang isang 5-axis grinding machine ay nangangailangan ng matibay na base, mataas na lead accuracy sa mga ballscrew, at thermal compensation sa spindle. Kung wala ang mga iyon, ang mga dagdag na axes ay nagpapalawak lamang ng badyet ng error. Ang pinakamahusay na limang-axis na disenyo ay gumagamit ng mga naka-preload na linear na riles at direct-drive na rotary table para mabawasan ang backlash.

Mga Pangunahing Bentahe ng 5-Axis Grinding sa Practice

Ang five-axis grinding ay nagbibigay sa iyo ng mas kaunting mga setup, mas maikling cycle time, mas magandang surface finish, at ang kakayahang gumawa ng undercut at twisted geometry na hindi maabot ng simpleng plunge grinding. Pinapabuti din nito ang part-to-part consistency dahil ang parehong clamping ay ginagamit para sa lahat ng machined surface.

Kapag ang 5-Axis Machine ay Hindi Pinakamahusay na Pagkasyahin

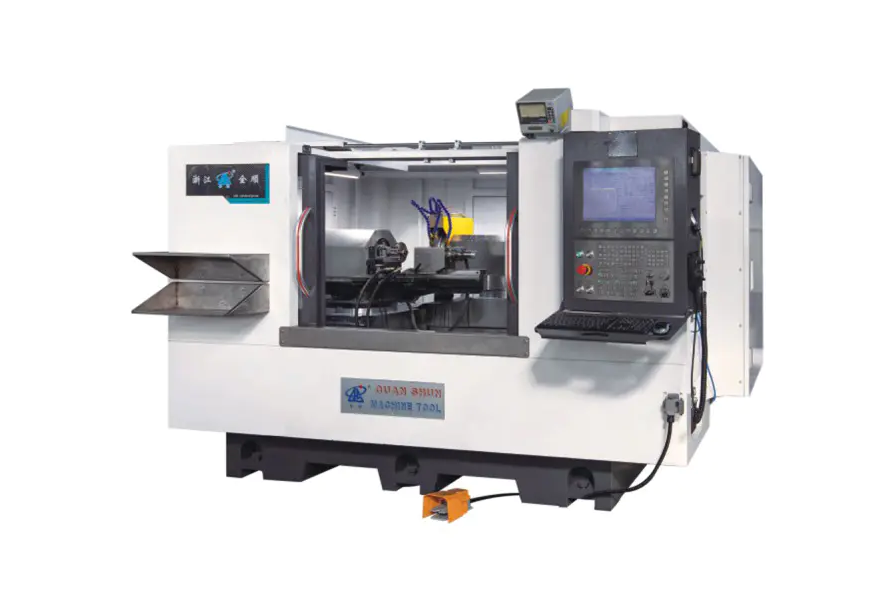

Kung ang iyong mga bahagi ay halos mga cylindrical shaft, manggas, o crankshaft na may mahusay na tinukoy na centerline, ang isang multi-axis na makina ay maaaring maging labis. Ang isang CNC cylindrical grinder o isang compound grinding machine ay maaaring maghatid ng sub-micron roundness at pare-pareho ang laki na may mas mababang gastos at mas simpleng pagpapanatili. Halimbawa, ang Zhejiang Quanshun Machine Tool ay gumagawa ng isang high-precision CNC profile cylindrical grinder na humahawak sa mga kumplikadong panlabas na profile na may mas karaniwang setup. Hindi tulad ng five-axis geometry, ang mga makinang ito ay binuo sa paligid ng rotational axis ng bahagi, kaya pinapanatili nila ang higpit na inaasahan ng karamihan sa mga tindahan mula sa isang cylindrical grinder.

Kung pinoproseso mo ang mga mahahabang shaft o malalaking diameter, kadalasang magagawa ng double-wheelhead o wide-wheel na disenyo ang trabaho na may mas mataas na throughput kaysa sa five-axis center. Available din ang mga custom na solusyon sa paggiling para sa mga hindi karaniwang workpiece nang hindi humihiling sa iyong bumili ng higit pang mga palakol kaysa sa magagamit mo.

Ano ang Dapat Suriin Bago Bumili ng 5-Axis Grinding Machine

Magsimula sa iyong portfolio ng bahagi. Kung ang 80% ng trabaho ay maaaring isagawa sa isang simpleng two-jaw chuck, ang isang 5-axis na pamumuhunan ay maaaring idle. Susunod, tukuyin ang tolerance band. Ang five-axis machining ay kumikinang para sa mga profile tolerance ng ±0.005 mm , ngunit kung kailangan mo lamang ng ±0.01 mm sa labas ng diameter, ang isang mas murang makina ay madaling hawakan iyon.

Ang programming ay isa pang nakatagong gastos. Ang isang 5-axis grinding machine sa pangkalahatan ay nangangailangan ng CAM post-processor na naglalabas ng interpolated five-axis moves, kasama ang isang sinanay na programmer. Salik sa panahong iyon, hindi lang ang presyo ng sticker.

Panghuli, tingnan ang lalim ng serbisyo ng tagabuo ng makina. Ang isang 40-toneladang makina na may limang palakol ay hindi isang bagay na maaari mong i-taxi sa isang lokal na repair shop. Magtanong tungkol sa mga oras ng pagtugon, pagkakaroon ng mga ekstrang unit ng axes, at kung nag-aalok ang tagabuo ng on-site na pagkomisyon.

Pagpili ng Tamang Teknolohiya sa Paggiling para sa Iyong Tindahan

Walang unibersal na hatol. Ang tamang pagpipilian ay nakasalalay sa iyong halo ng produkto, iyong mga target sa kalidad, at kakayahan ng iyong koponan na mag-program ng mga multi-axis na toolpath. Maraming mga tagagawa ang nakahanap ng gitnang landas: panatilihin ang isang maaasahang CNC cylindrical grinder para sa karamihan ng araw-araw na gawain, at magdagdag ng isang nababaluktot na compound grinding center kapag lumitaw ang mga kumplikadong bahagi. Ang diskarteng iyon ay nagpapanatili sa gastos sa bawat bahagi na mababa habang pinapanatili ang kakayahang pangasiwaan ang kakaibang geometry.

Para sa isang praktikal na balangkas ng desisyon, tingnan ang aming gabay sa paano pumili ng grinding machine .
